Rad- und Gehwegbrücke Schürmatt

Ort
Sins

Zeitraum
Realisierung 2019

Kosten
CHF 2 Mio. davon ca. CHF 800'000 für den Stahlbau

Bauherrschaft
Kanton Aargau, Departement Bau, Verkehr und Umwelt
Abteilung Tiefbau
Entfelderstrasse 22
5001 Aarau

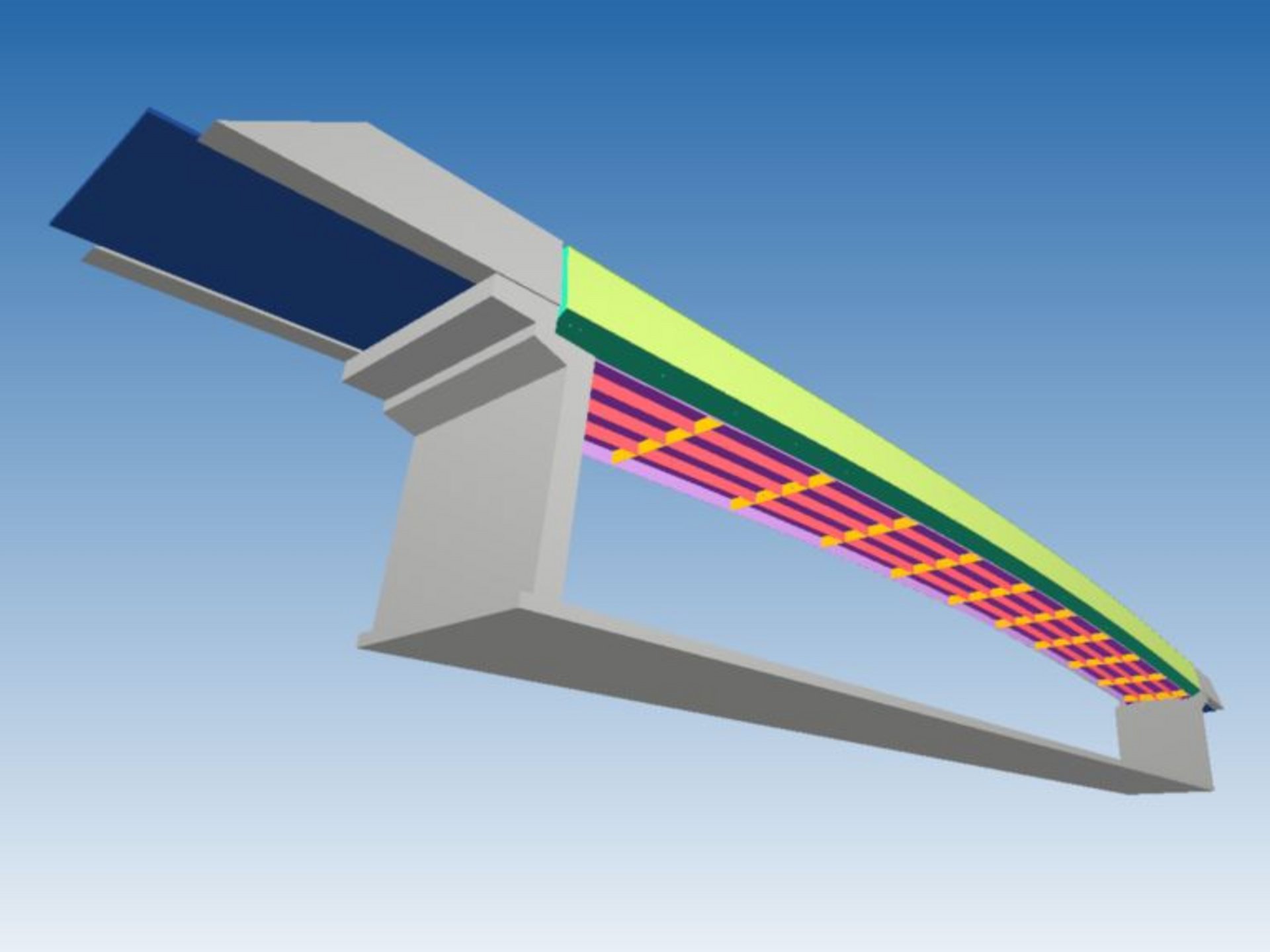

Die Rad und Gehwegbrücke Schürmatt (RGWU) wurde als Teil der Südwestumfahrung Sins erstellt. Es handelt sich um eine Stahltrogbrücke mit einer Spannweite von 40 m und einer statischen Höhe 1725 mm. Die Fahrbahn mit einer Breite von 3,5m ist als Stahlrippenkonstruktion ausgebildet. Sie ist auch für die Durchfahrt von Landwirtschaftsfahrzeugen bemessen.

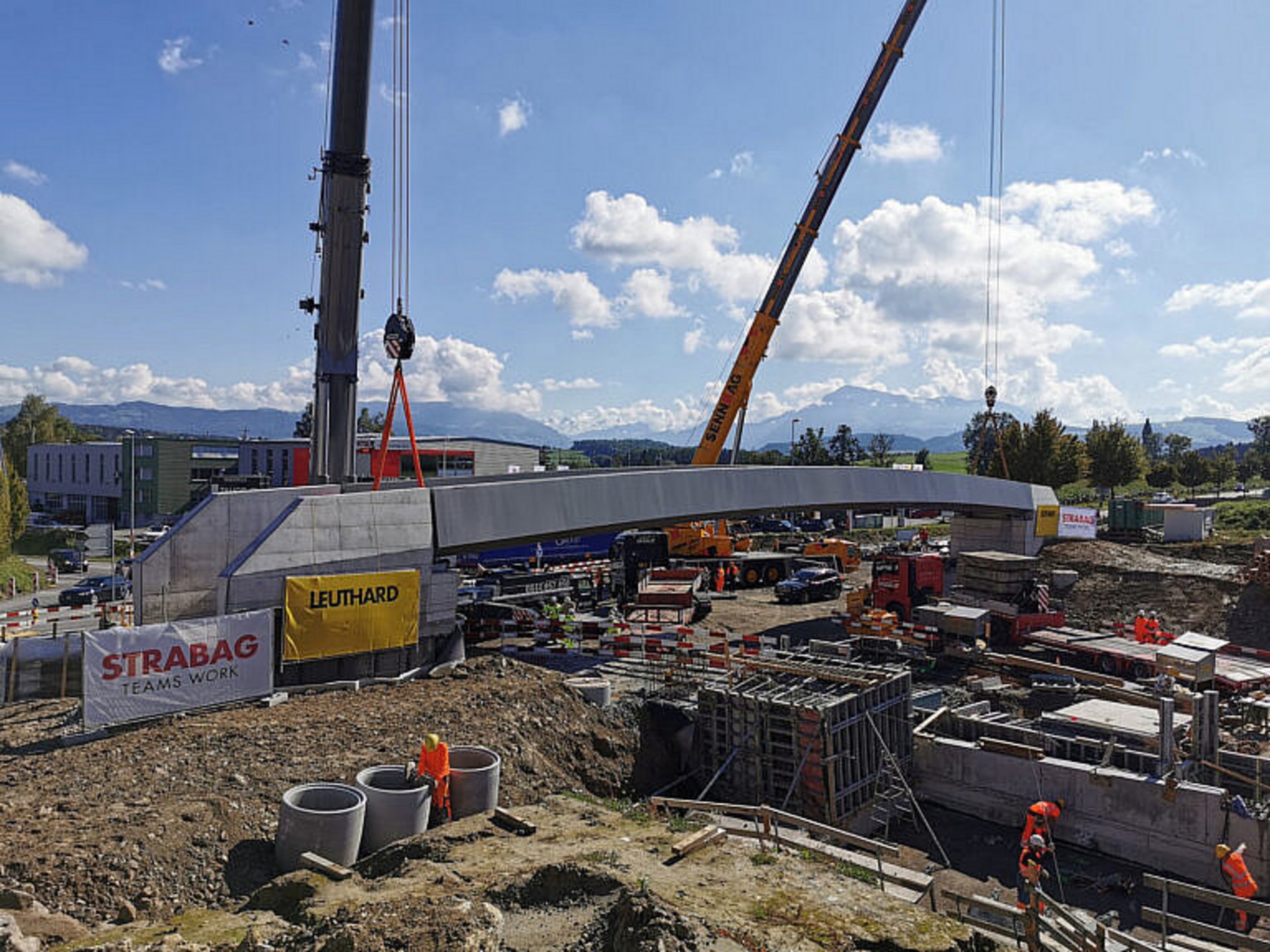

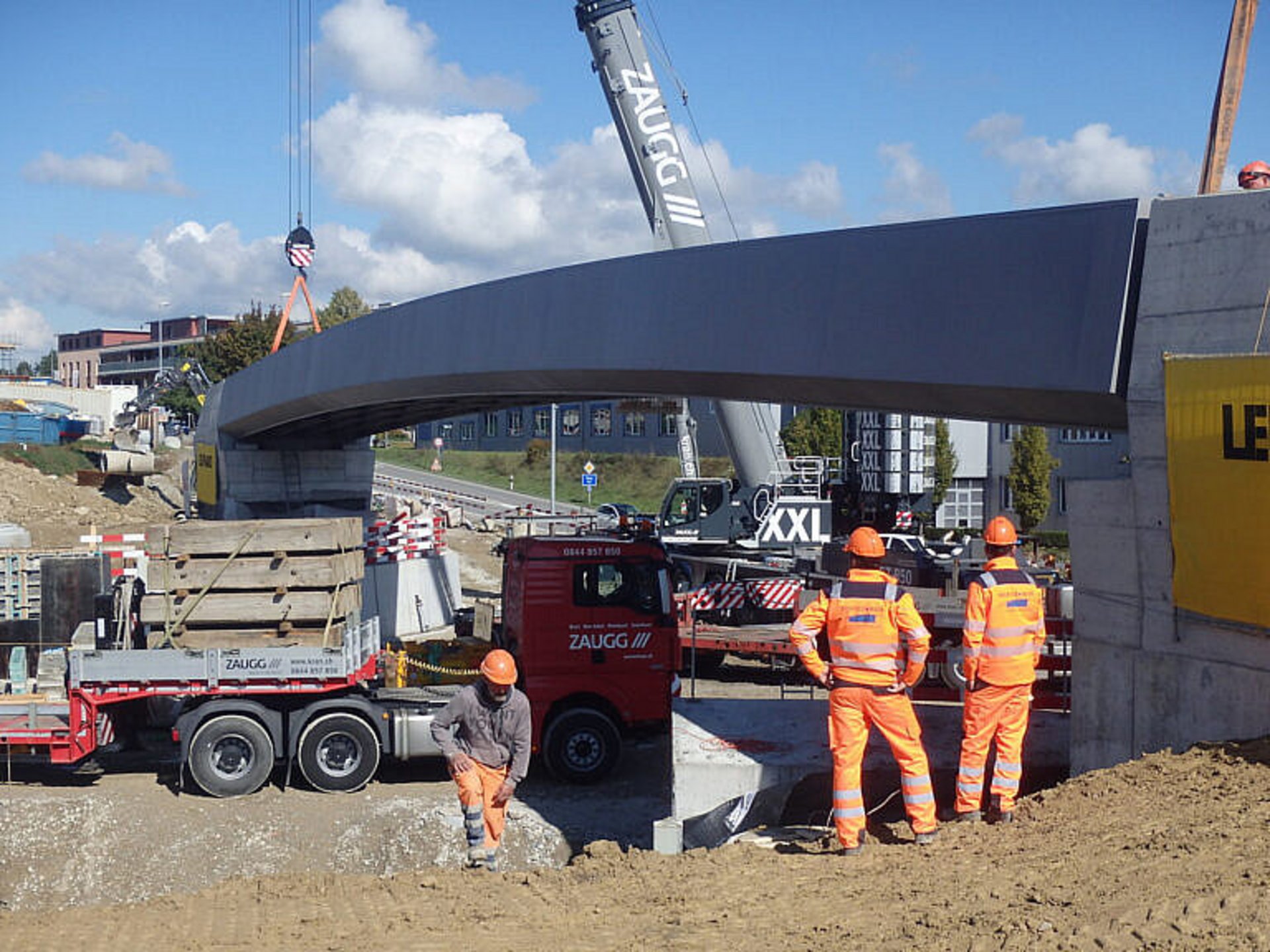

Die RGWU wurde von der Senn AG in Oftringen dreiteilig vorfabriziert. Danach erfolgte die Endmontage vor Ort und der Einhub mit zwei Pneukrans.
Die geschwungene Brückenform wird bis in die Betonwiderlager fortgeführt wodurch sich ein stimmiges Gesamtbild ergibt. Die Widerlager sind flach fundiert und hinter einer vorgelagerten Gabionenstützmauer im Terrain eingebunden. Eines der Widerlager dient zudem als Elektrostützpunkt Süd des Umfahrungstunnels, welcher ebenfalls durch die Bächtold & Moor AG projektiert wurde.

Ingenieur als Gesamtleiter
SIA Phasen 32-53
